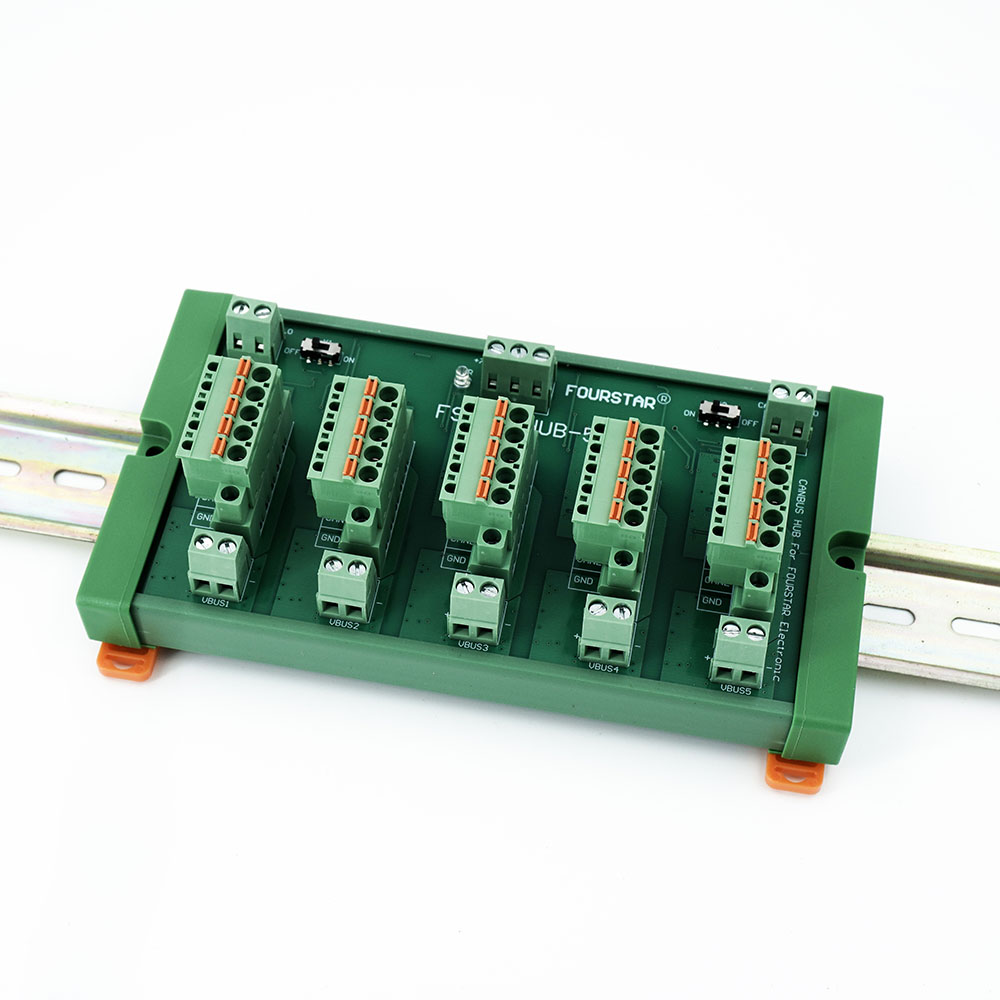

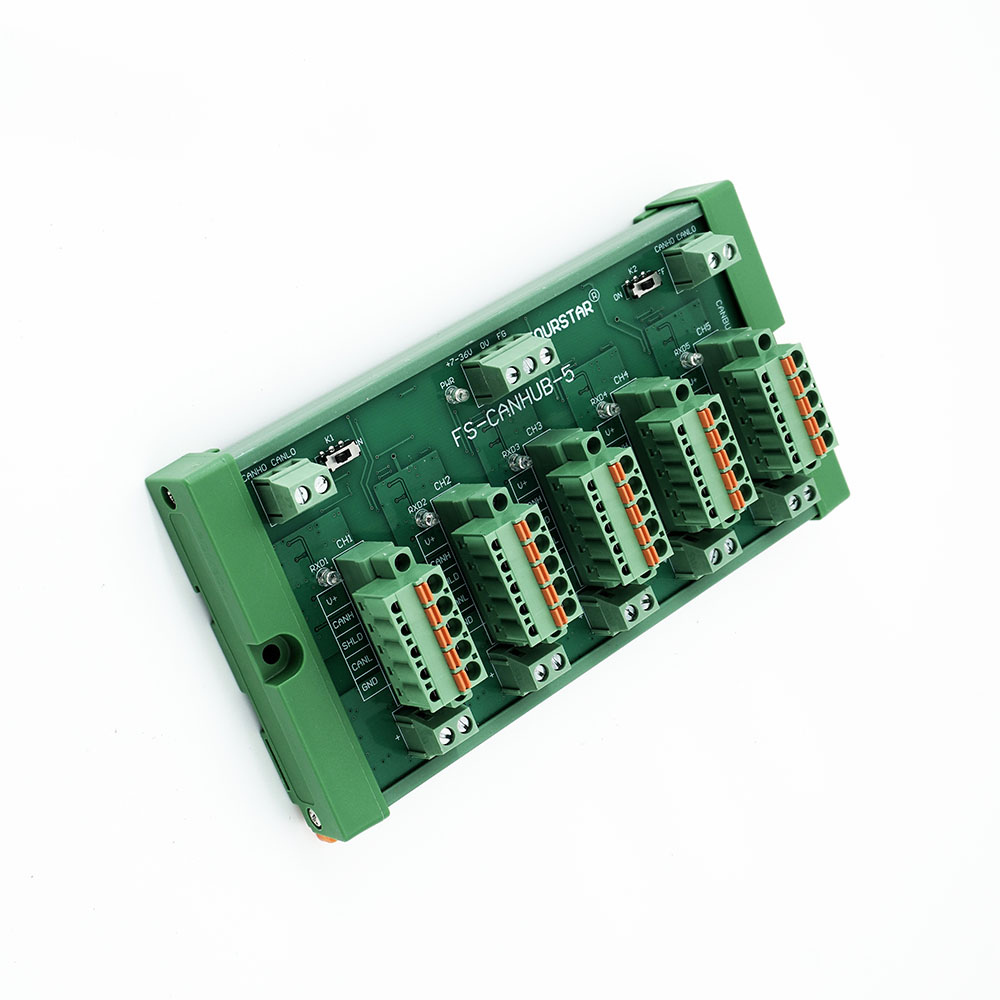

產品簡介
5口隔離型CAN集線器，用于CAN/CAN FD/DeviceNet/CANopen等所有物理接口為CAN接口的現場總線，實現星形和混合型網絡拓?fù)浣Y(jié)構，方便網絡布線，數據透明傳輸，延長通信距離和增加站點數符合CAN總線標準，速率0～5Mbps自適應，每路帶有通信指示燈，7～36VDC寬電壓隔離供電，電源-CAN-CAN全隔離，防雷擊浪涌。每路帶DeviceNet總線供電接口，CAN接口為DeviceNet標準5芯接線端子，多個集線器組合可擴展出更多路數的CAN口，標準導軌安裝。
技術參數
● 隔離電壓：1500VDC，電源對每個CAN口和各個CAN口之間全部隔離。
● 電源：7～36VDC寬電壓供電，不受電源電壓波動的影響，帶電源極性接反保護和浪涌保護。
● 功耗： 2W。
● 支持星型、總線型、混合型和擴展等網絡拓?fù)浣Y(jié)構。
● 通信速率：0～5Mbps自動適應，支持CAN2.0A、CAN2.0B、CAN FD，符合ISO/DIS 11898規范。
● CAN接口：符合DeviceNet標準的5Pin接線端子。
● 每個CAN口均設有DeviceNet總線電源輸入端子，可為每一路DeviceNet端子的V+和GND端子提供24VDC/10A的總線電源 輸出。
● 每個CAN端口在其內部的CANH和CANL之間已經安裝有120歐終端電阻，用戶不必再在端子上接入120歐終端電阻。
● 各個傳輸速率下每段的最大通信距離符合CAN總線標準：
傳輸率 | 5k | 10k | 20k | 50k | 100k | 125k | 250k | 500k | 1M |
最大電纜長度 | 10km | 5km | 3km | 1.3km | 500m | 400m | 200m | 100m | 40m |
● 每個CAN端口具有防雷擊浪涌保護器，可重復性浪涌容量：Ipp=100A（10/700us，4KV）
符合標準：ITU-TK20/21、VDE 0433。±15KV ESD（靜電）保護。
● 使用的通信電纜規格：DeviceNet專用電纜或屏蔽雙絞線，特性阻抗120歐，線間電容≤50pf/m，導體截面積≥0.75mm2，當電纜長度超過1km時，導體截面積≥1.5mm2。
● 每個CAN端口具有數據接收指示燈。
● 可擴展，可將N個FS-CANHUB-5集線器通過內部總線擴展端子連接在一起，擴展成 N×5口CAN集線器，N的數量不低于10臺。
● 工作溫度：-40～+85℃。
● 外形尺寸： 160mm×87mm×48mm（長×寬×高），重量：240克。
● 安裝方式：DIN35標準導軌安裝。

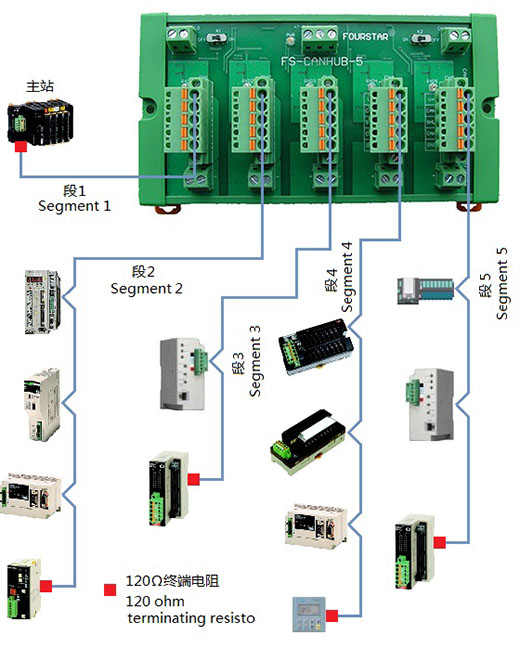

應用拓?fù)?/span>
